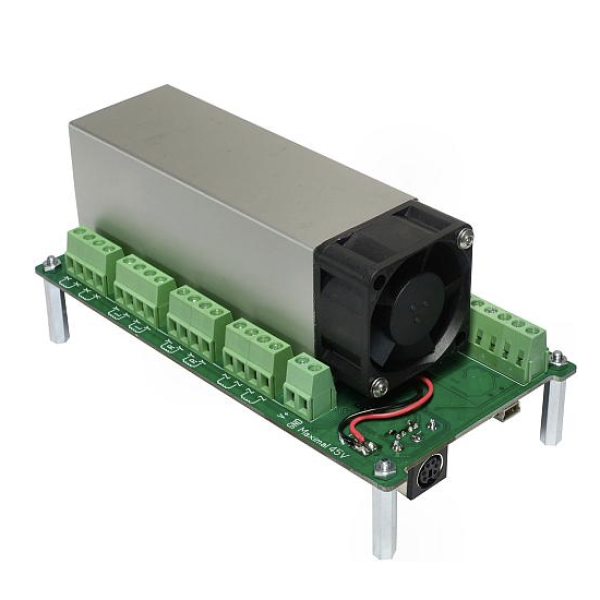

Estlcam Endstufe 45V 4A

Beschreibung:
  • 3 bzw. 4-fach* Endstufe mit integrierter USB Steuerung:
    • Für Schrittmotoren von 0,1 bis 4A...
    • Doppelte Y-Achse für Maschinen mit beidseitigem Portalantrieb...
  • Einfacher Anschluss mit geringem Verkabelungsaufwand:
    • Schrittmotoren anschließen...
    • Netzteil 32 bis 45V / ca. 300W anschließen...
    • Bei Bedarf Endschalter, Relais, FU oder Sensoren ergänzen...
    • USB Kabel reinstecken...
    • Fertig...
  • 4 Eingänge für mechanische Taster oder NPN Sensoren...
  • 3 Ausgänge für Relais z.B. für Fräsmotor / Staubsauger / Kühlung...
  • 0-10V Drehzahl und "Run" Signal für Frequenzumrichter / "Chinaspindel"...
  • Anschluss für Bedienpanel oder Handrad...
  • 24V / 150mA Hilfsspannung zur Versorgung von Relais und Sensoren...
  • Galvanisch getrennte USB Verbindung...
  • Automatische Stromabsenkung im Stillstand...

Das hat es mit den 4 Schrittmotoranschlüssen auf sich:

  • Estlcam ist eine 3-Achsen / X Y Z Steuerung und kennt an und für sich keine weiteren Achsen...
  • Um mit der Endstufe jedoch auch Maschinen mit beidseitigem Portalantrieb steuern zu können ist die Y-Achse doppelt vorhanden -> daher insgesamt 4 Anschlüsse...
  • Bei Maschinen mit 3 Motoren wird der zweite Y Anschluss einfach ignoriert. Er hat keine weitere Funktion, kann also nicht für Drehachsen oder Heissdrahtschneider etc. verwendet werden...
