Technische
Daten:

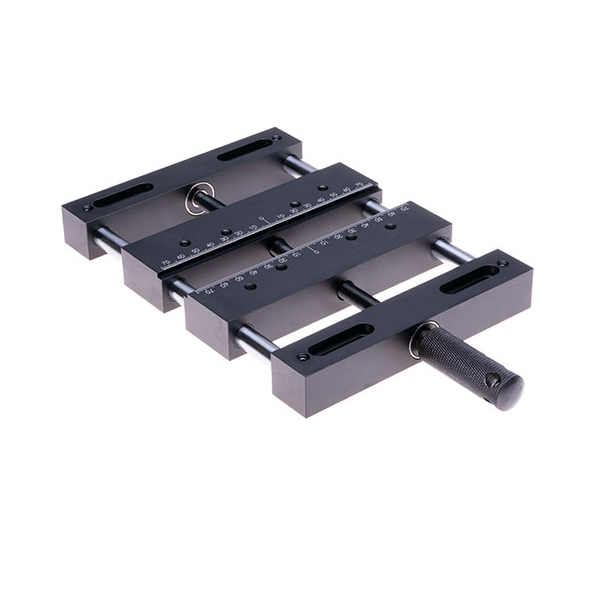

Stabile und präzise Bauform mit wenig Höhe
(26mm), besonders geeignet für Maschinen mit niedriger Z-Achse.
Selbstzentrierende Gewindespindel aus Material
mit erhöhter Zugfestigkeit mit Feingewinde M10x1 für erhöhte Spannkraft.
Drei zweireihige Schrägkugellager zur Aufnahme
größerer axialer Kräfte.
Zwei runde
Präzisionsführungsschienen 12mm mit Spannnut gesichert.
Gleitlager aus POM für geringen Widerstand beim
Spannen.
Abriebfeste, lasergravierte Maßskala
auf den Spannbacken zur schnellen Werkstückpositionierung.
50mm Spannraster auf Länge, 60-120mm auf Breite
(je nach Modell).
MS1 und MS2 haben zur
Aufspannung Langlöcher zur individuellen Positionierung
Aluminium-Teile schwarz eloxiert.
Kombinierbar, durch umbauen kann aus MS1 und MS12
auch MS2 und MS11 montiert werden.
Zubehör für
weitere Einspannoptionen separat erhältlich.

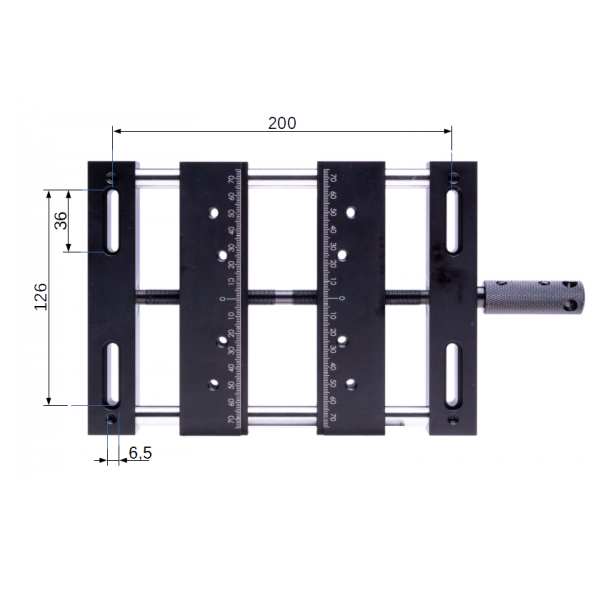

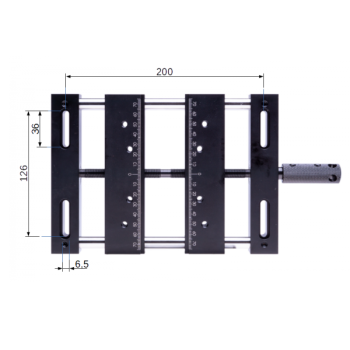

Abmessungen:
Länge ohne Drehknopf: 228mm
Länge mit Drehknopf: 293mm
Breite: 160mm
Spannweite max.: 92mm
Gewicht : 2350g
