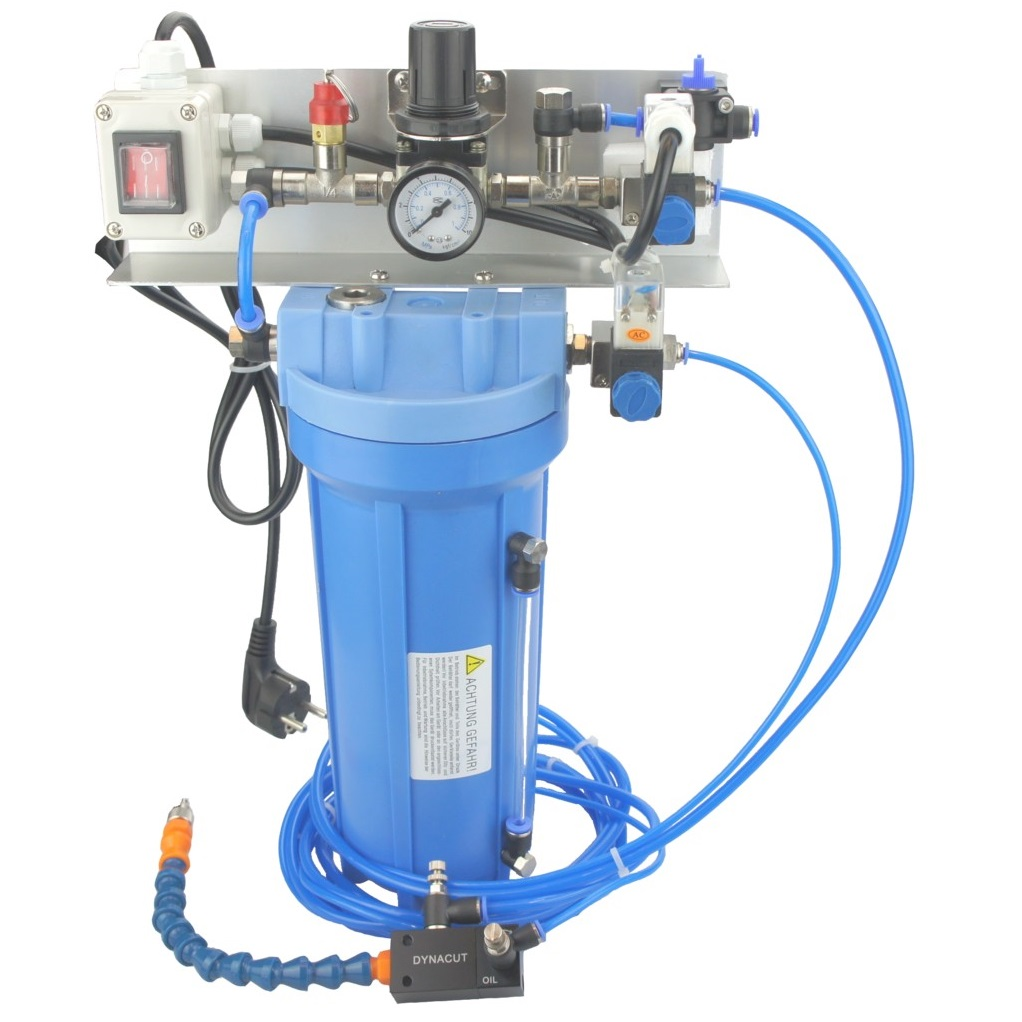

Tröpfchenschmierung MDE
Bei dem Schmiersystem MDE handelt es sich um ein entwickeltes
Niederdrucksystem mit koaxialer Sprühdüse für nebelfreien Kühlmittelauftrag. Bei
diesem System steht der Kühlmittelbehälter über ein Druckregelventil unter einem
Druck zwischen 0,3 bis 1,5 Bar je nach Viskosität des Kühlmittels.
Dadurch wird erreicht, dass nach dem Einschalten der Druckluftversorgung der
Schmierstoff und die Blasluft mit unterschiedlichen Drücken getrennt voneinander
bis zum Düsenaustritt geleitet werden und dort feinste Kühlmitteltröpfchen in
den Luftstrom an der Düsenspitze gedrückt werden. Das Volumen des Luftstroms an
der Düsenspitze und damit auch der Druck werden durch ein einstellbares
Nadelventil an der Düseneinheit eingestellt. Die Zufuhr des Kühlmediums wird
ebenfalls mit einem Nadelventil an der Düseneinheit eingestellt. Bei richtiger
Einstellung arbeitet das System absolut nebelfrei.
Das Einschalten der Schmiermittel- und Druckluftzufuhr erfolgt bei diesem
System elektrisch über Magnetventile. Das Schmiersystem kann somit automatisiert
werden, d.h. über eine CNC Steuerung ein- und ausgeschaltet
werden.
Der große Vorteil einer Tröpfchenkühlung ist, dass die feinen
Mikrotropfen so schwer sind, dass sie sich nicht in die Umgebungsluft im
gesamten Raum verteilen. Ein weiterer Vorteil ist, dass der Luftstrom mit
den eingebetteten Tröpfchen gezielt auf das Werkzeug und Werkstück ausgerichtet
werden kann und man somit kaum Overspray (Kühlmittelverlust)
hat.
Durch den niedrigen Luftdruck wird ebenfalls wesentlich weniger Druckluft
benötigt. Für die Druckluftversorgung reicht ein kleiner
Kompressor.
Dieses System kann mit allen gängigen Kühlmedien die für die
Minimalmengenschmierungen geeignet sind betrieben werden. Unterschiedliche
Viskositäten ist kein Problem.
Das Kühlsystem lässt sich an allen gängigen Bohr- Dreh- Fräs- und
Sägemaschinen einsetzen. Besonders eignet es sich für die Aluminiumbearbeitung
und zum Kühlen auf CNC gesteuerten Graviermaschinen.
Information:
Mit der Tröpfchendüse TDF kann der Anwender
vorhandene Systeme MDM und MDE mit einer zweiten Düse ausrüsten. Mit einem
V-Verteiler werden die Luft- und Kühlmittelabgänge am Gerät um einen zweiten
Ausgang erweitert. An diesem weiteren Ausgang kann dann eine zweite Düse
betrieben werden. Diese Düsen kommen ebenfalls an unseren MDE-P und MDE-PA
Systemen zum Einsatz.
Die Versorgungsschläuche der TDF Düse haben eine
Länge von ca. 3 Meter. Diese Schläuche können auch durch eine Kabelkette verlegt
werden.
