SRT-Compact-Line
1007
Die Compact-Line ist außergewöhnlich: Anders als sonst üblich
integriert hier die Konstruktion die Nutenplatte über die bloße Aufspannung von
Werkstücken hinaus als tragendes, kräfteführendes Bauelement. Hohe Steifigkeit
bei vergleichsweise geringen Abmessungen ist die Folge.
Mit
diesem Bausatz erhalten Sie alle benötigten Teile für den mechanischen Aufbau
der Portalfräse. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang
enthalten.
Die Maschine wird in

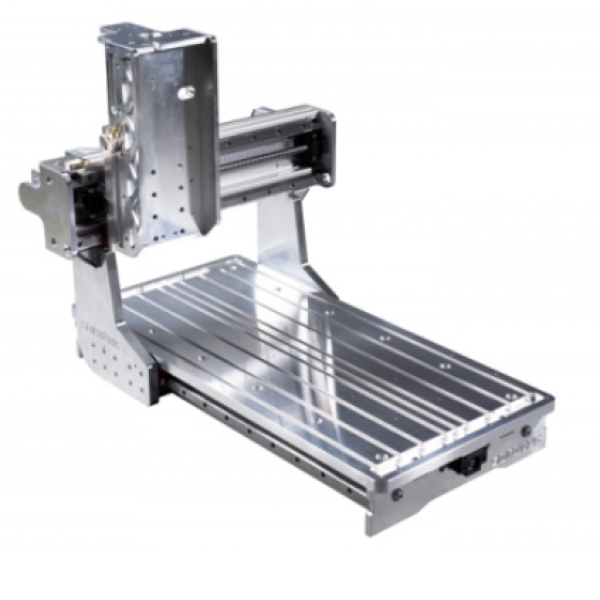

Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen die Maschine
im fertig montierten Zustand.
| Verfahrwege |
X: 1020mm
Y: 710mm
Z: 140mm |
| Durchlass
unter Portal |
170mm |
| Aufspannfläche |
X: 1250mm
Y: 706mm |
| Aufstellmaße |
L: 1320mm
B: 910mm
H:
750mm |
| Führungen |
Linearführungen
Baugrösse 20 auf allen
Achsen |
Kugelumlaufspindeln
Toleranzklasse
T07 |
X: 16x10mm
Y: 16x10mm
Z: 16x5mm |
| Gewicht
ohne Zubehör |
ca.
102Kg |
Lieferumfang:
- Integrierte T-Nutenplatte
- gefräste Führungsflächen
- Kompakte Aufstellfläche
- Aluprofile und Frästeile zum Aufbau der Maschine
- 20er HIWIN Linearführungen
und Führungswagen
- HIWIN Kugelumlaufspindeln
- HTD Zahnriemen und Riemenräder (für 8er Welle)
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
Erhältliches
Zubehör:
- Vakuumtisch
- Elektromontagesatz
- Maschinenfüsse
- Schrittmotoren
- Schrittmotorsteuerungen
- Schleppketten
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln (mit und ohne Werkzeugwechsler)
- Untergestell
- T-Nutenplatte
- Minimalmengenschmierungen
- Umhausung
- weiteres Zubehör
