SRT-Compact-Line
1007
Komplett
Maschinenset
-
Mechanik inkl. Schrittmotoren 4A

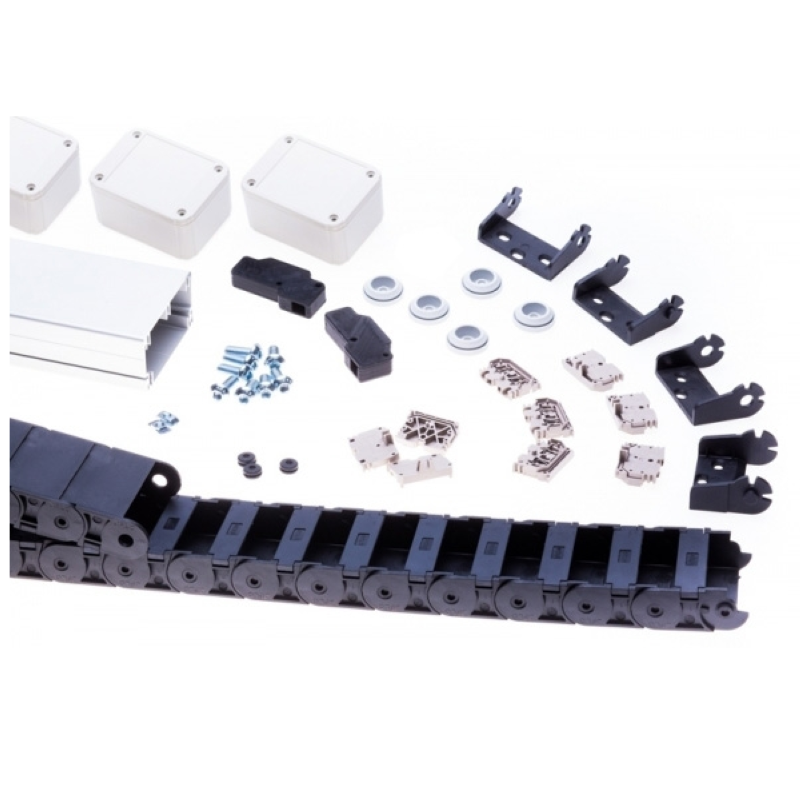

- Schleppketten
- Montage
- T-Nuten

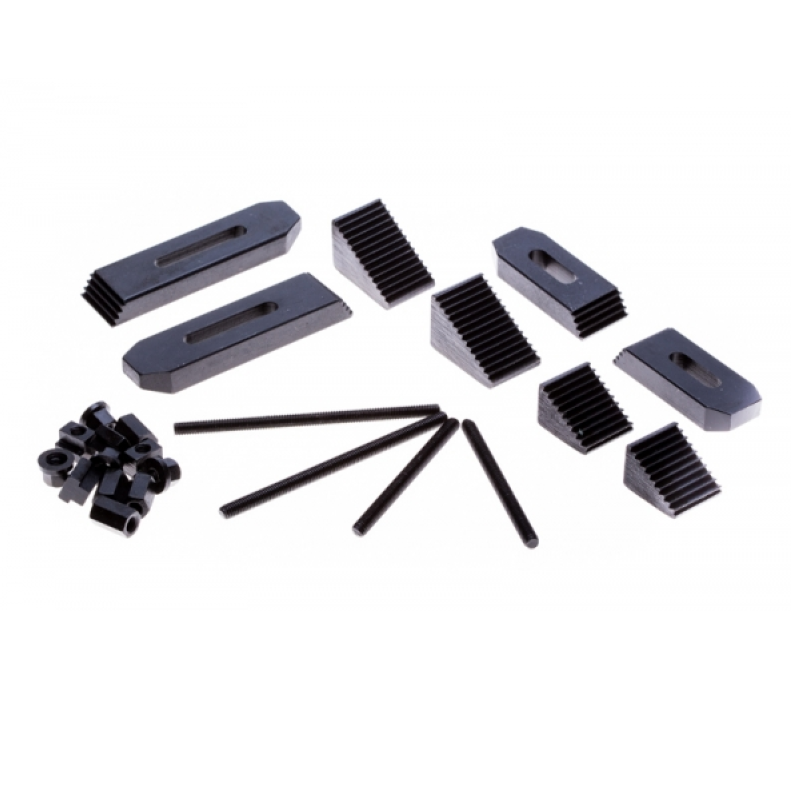

Aufspannset 24 teilig
- T-Nuten Platte 20mm Vollprofil Aluminium
(integriert)

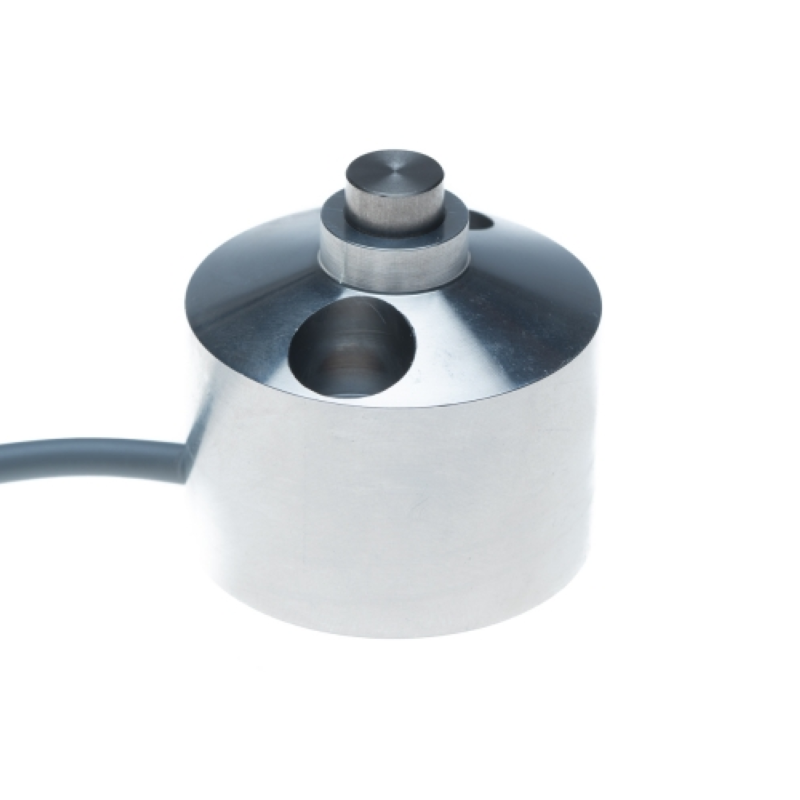

- Werkzeuglängentaster

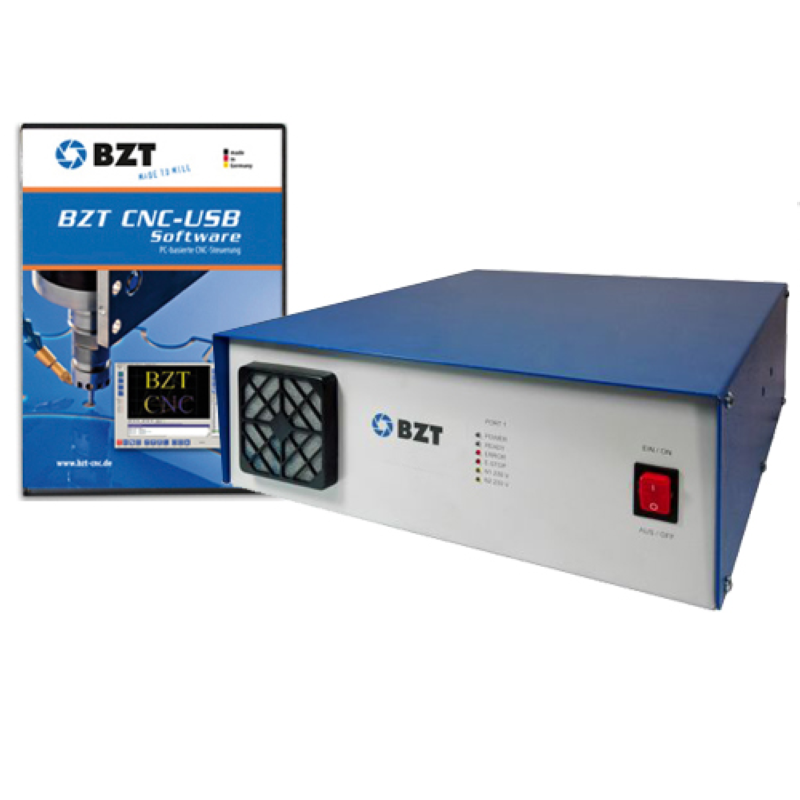

- Steuerung BZT Eding LAN 3 Achs
-
CadAsCam Lizenz für eine Maschine (PC)
- Zulieferung Deutschland - Schweiz
(Laufen BL), bestehend aus Transportverpackung, Transport LKW, Zollanmeldung D
ink. Vorführung, Verzollung CH, EUR1 Erklärung
Die
Compact-Line ist außergewöhnlich: Anders als sonst üblich integriert hier die
Konstruktion die Nutenplatte über die bloße Aufspannung von Werkstücken hinaus
als tragendes, kräfteführendes Bauelement. Hohe Steifigkeit bei vergleichsweise
geringen Abmessungen ist die Folge.
Mit
diesem Bausatz erhalten Sie alle benötigten Teile für den mechanischen Aufbau
der Portalfräse. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang
enthalten.

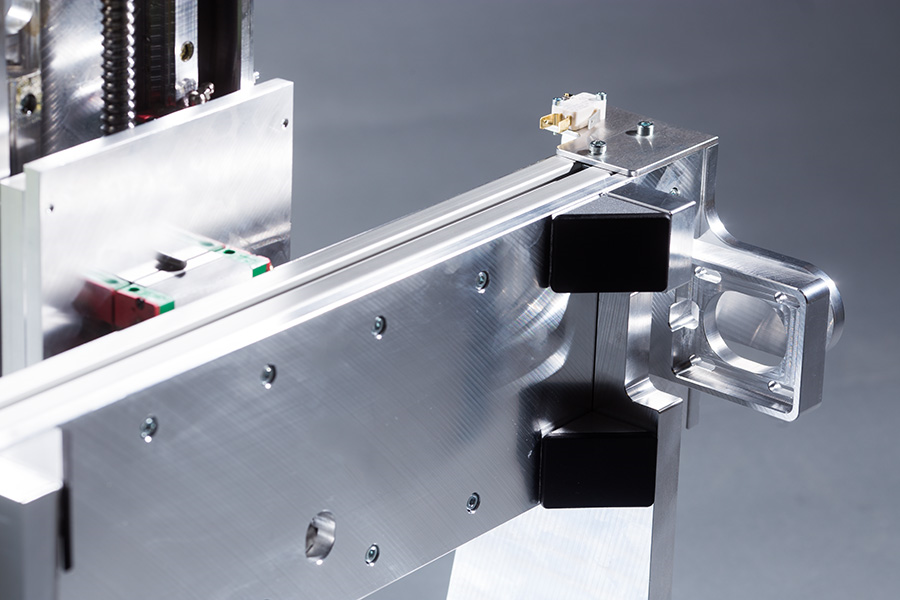

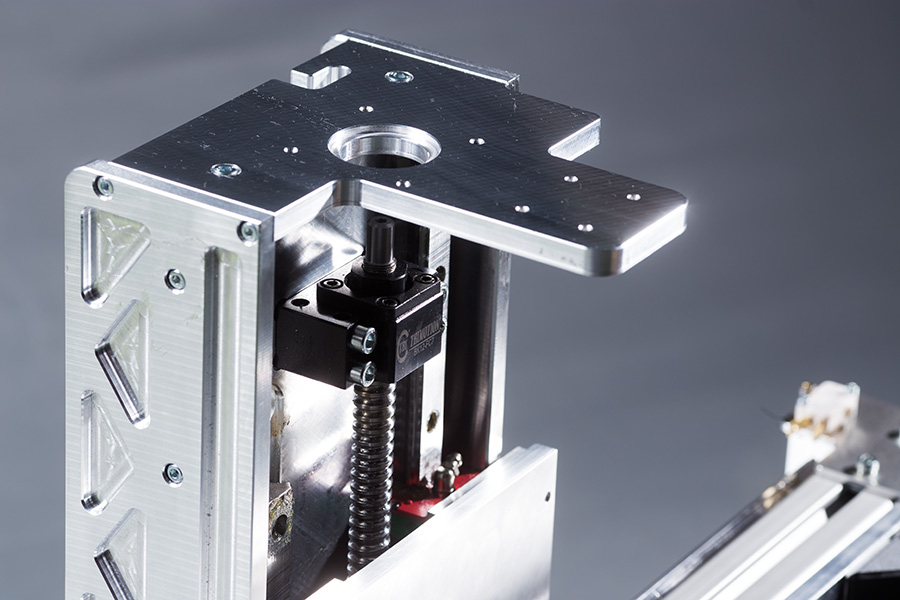

Die Maschine wird in

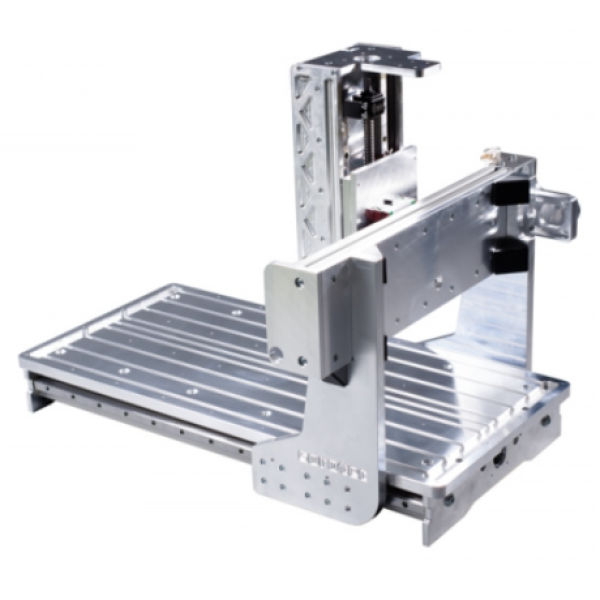

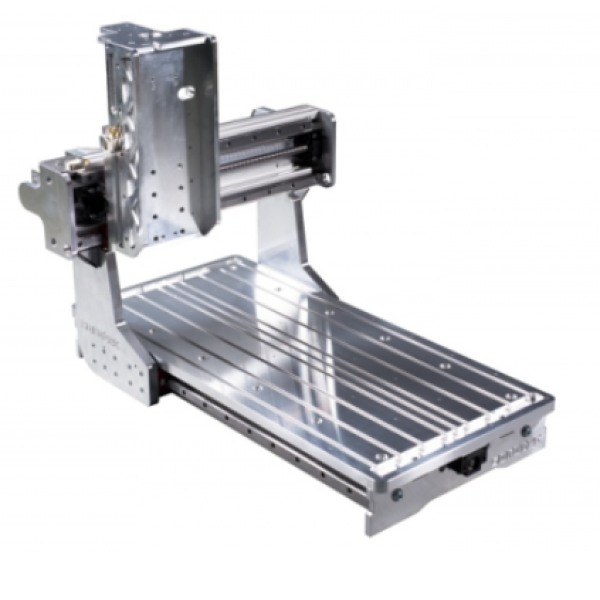

Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen die Maschine
im fertig montierten Zustand.
| Verfahrwege |
X: 1020mm
Y: 710mm
Z: 140mm |
| Durchlass
unter Portal |
170mm |
| Aufspannfläche |
X: 1250mm
Y: 706mm |
| Aufstellmaße |
L: 1320mm
B: 910mm
H:
750mm |
| Führungen |
Linearführungen
Baugrösse 20 auf allen
Achsen |
Kugelumlaufspindeln
Toleranzklasse
T07 |
X: 16x10mm
Y: 16x10mm
Z: 16x5mm |
| Gewicht
ohne Zubehör |
ca.
102Kg |
Lieferumfang:
- Integrierte T-Nutenplatte
- gefräste Führungsflächen
- Kompakte Aufstellfläche
- Aluprofile und Frästeile zum Aufbau der Maschine
- 20er HIWIN Linearführungen
und Führungswagen
- HIWIN Kugelumlaufspindeln
- HTD Zahnriemen und Riemenräder (für 8er Welle)
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
Erhältliches
Zubehör:
- Vakuumtisch
- Elektromontagesatz

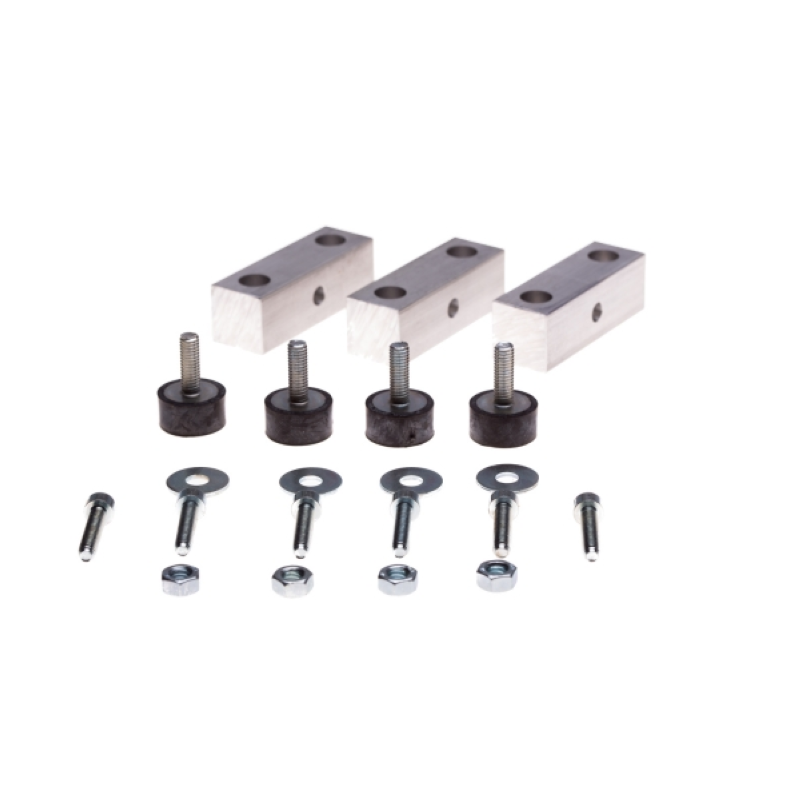

- Maschinenfüsse
- Schrittmotoren
- Schrittmotorsteuerungen
- Schleppketten
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln (mit und ohne Werkzeugwechsler)
- Untergestell
- T-Nutenplatte
- Minimalmengenschmierungen
- Umhausung
- weiteres Zubehör
