Technische
Daten:
Stabile
und präzise Bauform mit wenig Höhe (26mm), besonders geeignet für Maschinen mit
niedriger Z-Achse.
Selbstzentrierende
Gewindespindel aus Material mit erhöhter Zugfestigkeit mit Feingewinde M10x1 für
erhöhte Spannkraft.
Drei
zweireihige Schrägkugellager zur Aufnahme größerer axialer Kräfte.
Zwei
runde Präzisionsführungsschienen 12mm mit Spannnut gesichert.
Gleitlager
aus POM für geringen Widerstand beim Spannen.
Abriebfeste,
lasergravierte Maßskala auf den Spannbacken zur schnellen
Werkstückpositionierung.
50mm
Spannraster auf Länge, 60-120mm auf Breite (je nach Modell).
MS1
und MS2 haben zur Aufspannung Langlöcher zur individuellen
Positionierung
Aluminium-Teile
schwarz eloxiert.
Kombinierbar,
durch umbauen kann aus MS1 und MS12 auch MS2 und MS11 montiert werden.
Zubehör
für weitere Einspannoptionen separat erhältlich.

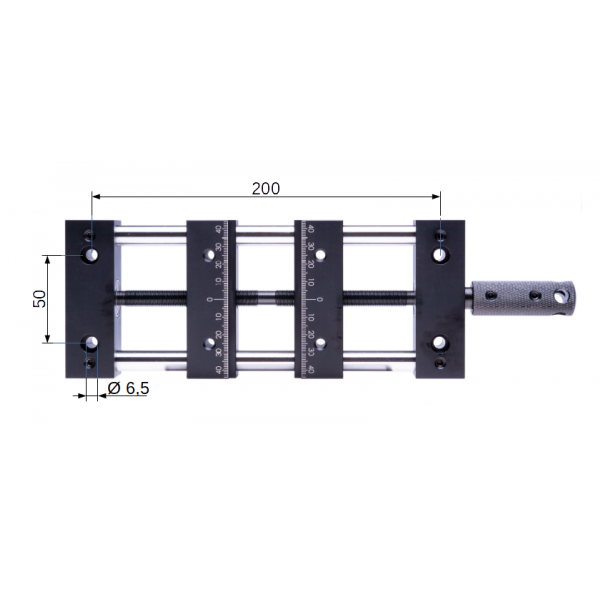

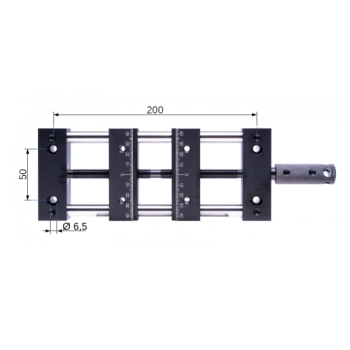

Abmessungen:
Länge
ohne Drehknopf: 228mm
Länge
mit Drehknopf: 293mm
Breite:
90mm
Spannweite
max.: 115mm
Gewicht
: 1650g
