BZT

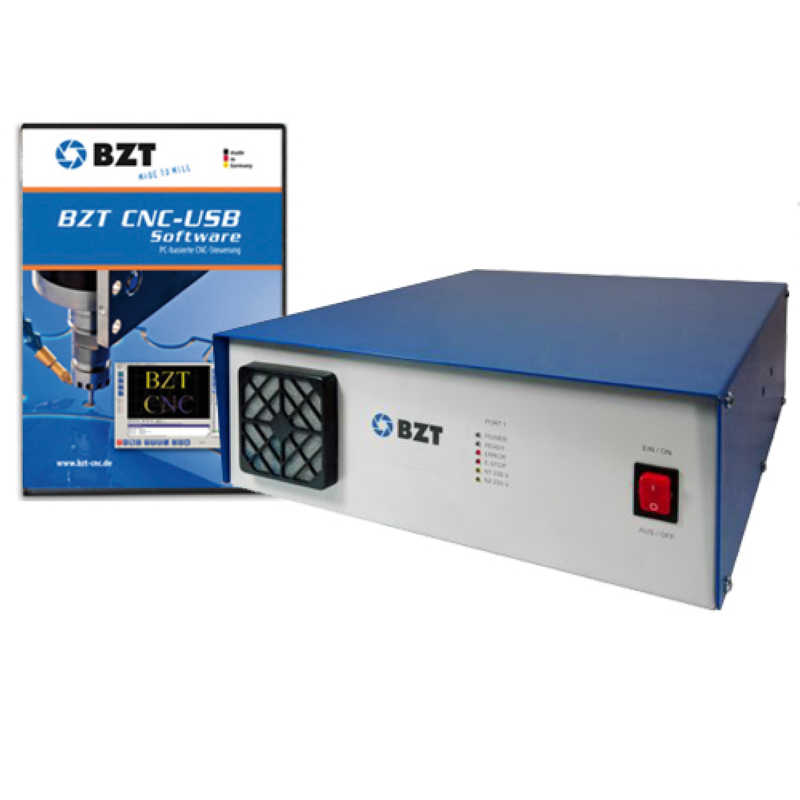

Steuerung E-ST43.3 für 3 Achsen 4.2 Amp.
PC-basierte CNC-Steuerung - 3D-fähig!
Die Software
BZT CNC V5 ist konzipiert für den Einsatz einer externen CPU zur CNC-Steuerung.
Der Datentransfer zur Steuereinheit erfolgt über die Ethernet-Schnittstelle.
Durch die Aufgabenteilung funktioniert das System auch bei höheren
Geschwindigkeiten ohne Aussetzer. Während BZT CNC V5 seine Arbeit macht, können
Sie problemlos CAD/CAM-Anwendungen oder andere Programme benutzen. Die Funktion
„Look-Ahead-Feed“ berechnet optimale Pfade und sorgt für ein hervorragendes
Geschwindigkeitsverhalten. Besonders CAD/CAM generierter G-Code mit vielen
kurzen Linienstücken profitiert von dieser Funktion
Werkzeugdaten
·
Werkzeuglänge
·
Werkzeugdurchmesser
·
Längenkompensation G41, G42, G43
·
Für
Drehwerkzeuge gibt es zusätzliche Einstellungen für X-Offset und
Werkzeugorientierung
Einfache
Einrichtung
·
Wahl der
sichtbaren Achsen x, y, z, a, b, c
·
Anzahl der
Schritte pro MM
·
Maschinenprogramm
·
Max
Geschwindigkeit und Beschleunigung pro Achse
·
Verfahrgeschwindigkeit, Richtung, Stellung,
Spielausgleich.
·
Interpolationsmodus für A-Achse, 4-Achs-Fräsen, 4-Achs- Schneiden,
Styropor-Schneiden, Standard-Rotationsachse.
·
Lookahed
Feed Winkel Optimierung
·
IO-Modi und
Inversion
·
Jog-Tasten
Inversion für Maschinen mit beweglichem Bett.
·
PWM-Modus
und 0..10V-Modus zur Steuerung der Spindel-Drehzahl
·
Storage-Datei für die Digitalisierung
·
Passwort, um Einstellungsänderungen durch den
Maschinenbediener zu verhindern
·
Handrad
Parametereinstellung
·
Frei
wählbarer Editor (z. B. Notepad ++)
Variablen
BZT CNC V5 hat erweiterte G-Code
Funktionen
·
#
Variables
·
sub -
endsub, gosub (Unterprogramme)
·
while -
endwhile
·
if - else –
endif
·
Mathematische Funktionen
·
Benutzerzugriff auf den G-Code über die Funktion „msgdlg“. Durch
diese Funktion ist die Erstellung eigener Makros
möglich.
·
Automatischer Werkzeugwechsel kann vom Benutzer ebenfalls als Makro
programmiert werden.
Steuerung:
·
48 Volt, Schaltausgang 2 x 220 Volt
·
Steuerung: Mikroschritt-Steuerung: 1/8
Microschritt
·
Strom: bis 4,2 A pro Phase incl. Netzteil
·
Anschluss: Ethernet-Schnittselle -
störsicher
·
Stromabsenkung: 65%
·
Schutz gegen hohe Überspannungsspitzen
·
inkl. Sick Nothalt
Lieferumgang:
·
BZT-Steuerung E-ST 43.3, für 3 Achsen, 4.2
Amp. mit Ethernet-Schnittstelle
·
inkl. BZT CNC-USB Software für Windows
·
inkl. 230 Volt Netzkabel und Ethernet-Kabel
– störsicher
Kompatibel mit optionaler Penta NC Software,
welche DXF Daten direkt in CAM wandelt und die Maschine direkt ansteuern
kann.
