DM542EU Digital Leadshine 20-50VDC 1,0 - 4,2A
NEW

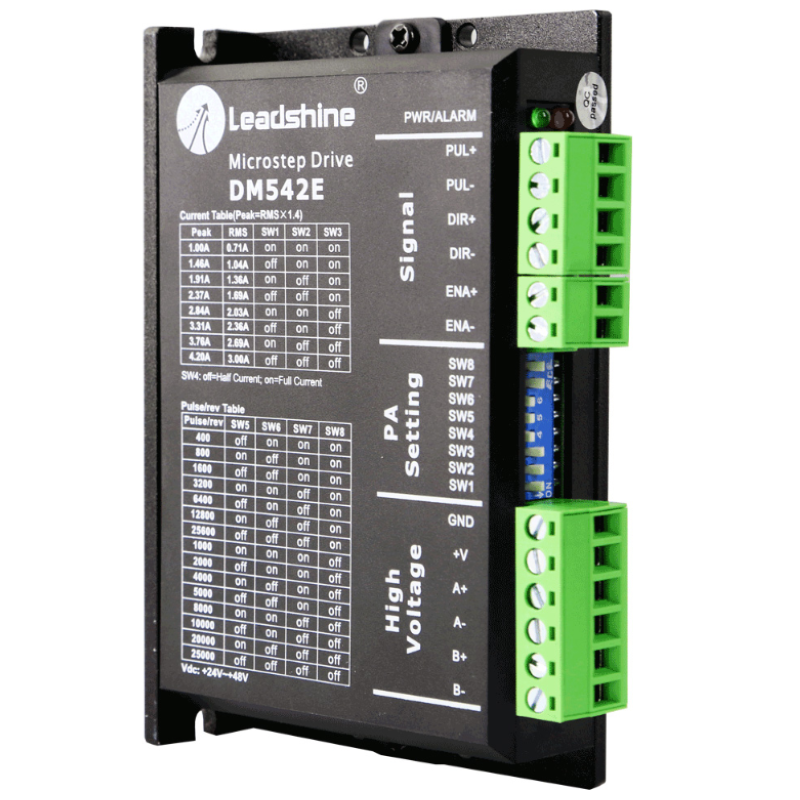

DM542EU Digitaler Schrittmotortreiber – leistungsstark und präzise
Der DM542EU ist ein moderner digitaler Schrittmotortreiber mit einfacher Bedienung und hoher Leistungsfähigkeit. Durch den Einsatz der fortschrittlichen Leadshine-Steuerungstechnologie ermöglicht er einen ruhigen und effizienten Betrieb von 2- und 4-phasigen Schrittmotoren mit hohem Drehmoment, reduzierter Motorerwärmung und geringem Geräuschpegel.
Die Konfiguration erfolgt komfortabel über DIP-Schalter, über die sowohl der Ausgangsstrom als auch die Mikroschrittauflösung eingestellt werden können. Funktionen wie automatische Stromabsenkung, Soft-Start sowie Motor-Selbsttest sorgen für einen zuverlässigen und benutzerfreundlichen Betrieb.
Der Treiber eignet sich ideal für Anwendungen in CNC-Maschinen, Automatisierungssystemen und präzisen Positionieraufgaben und ist kompatibel mit gängigen Steuerungen über Step/Dir-Signale.
Technische Daten
| Produkttyp | Digitaler Schrittmotortreiber |
| Versorgungsspannung | 20 – 50 V DC (empfohlen = 45 V) |
| Ausgangsstrom | 1,0 – 4,2 A (Peak), einstellbar in 8 Stufen |
| Motortyp | 2-Phasen und 4-Phasen Schrittmotoren |
| Geeignete Motoren | z. B. NEMA 17, NEMA 23, NEMA 24 |
| Steuersignal | PUL/DIR (Step/Dir) |
| Eingänge | optisch isoliert |
| Mikroschrittauflösung | 16 Einstellungen, 400 – 25600 Schritte/Umdrehung (bei 1,8° Motor) |
| Max. Eingangsfrequenz | bis 200 kHz |
| Stromeinstellung | über DIP-Schalter |
| Automatische Stromabsenkung | ja (im Ruhebetrieb) |
| Soft-Start | ja (kein Zucken beim Einschalten) |
| Motor-Selbsttest / Auto-Setup | ja |
| Schutzfunktionen | Unterspannung, Überspannung, Überstrom |
| Ansteuerung | über Mikrocontroller oder PC-Parallelport (via Interface) |
| Abmessungen | 118 × 75,5 × 25,5 mm (ohne Stecker) |
| Gewicht | ca. 280 g |
