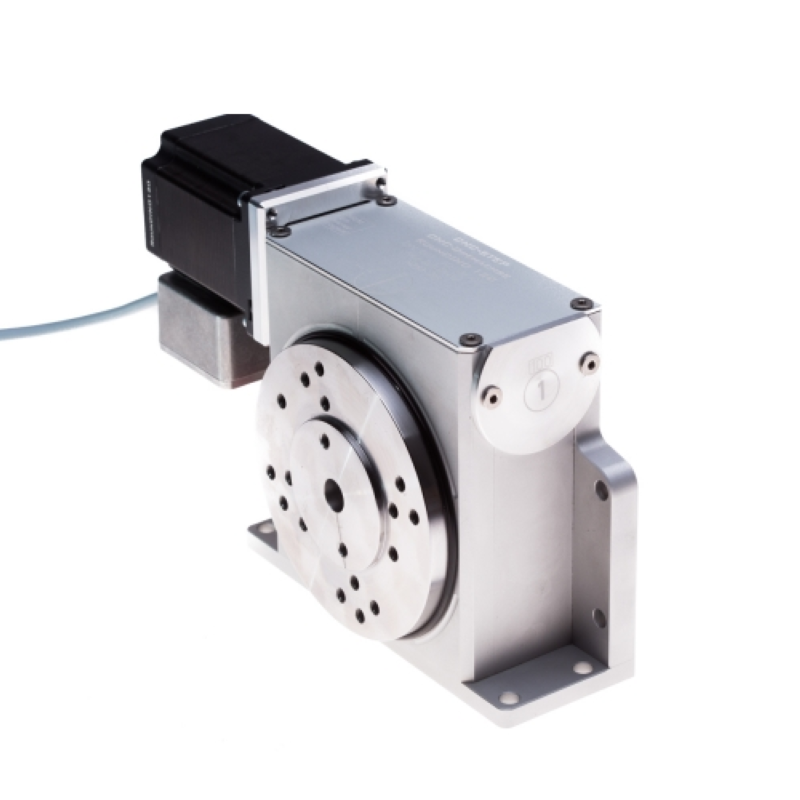

Drehachse
Roundino 120, ohne Backenfutter
Diese
Drehachse ist mit einem geschliffenem Schneckenantrieb ausgerüstet, wodurch eine
sehr hohe Präzision erreicht wird.
Diese
Drehachse kann als Drehachse oder auch als Drehtisch eingesetzt werden.
Beschreibung:
- Gesamthöhe vertikaler Aufbau: 145 mm
- Gesamthöhe horizontaler Aufbau: 70 mm
- Spitzenhöhe: 60 mm
- Planscheibe Durchmesser: 109 mm
- Maximaler Futterdurchmesser : 120mm
- Planlauf: 0,025 – 0,04mm
- Parallelität Anschraubfläche horizontal /
Anlagefläche Planscheibe : 0,02 – 0,03mm
- Zentrierflansch Durchmesser: 55 h7 mm
- Rundlaufgenauigkeit : 0,015 – 0,025 mm
- Umkehrspiel maximal 0,04°
- Innenkegel : MK 1
- Innenbohrung / Durchgangsbohrung : D=10,3
mm
- Lagerung: 4-fach gedichtete Kugellager /
Vorgespannt, Spielfrei
- Abtriebsmoment : 20 Nm !
- Gewicht : 3,9 Kg
- Hochpräziser, geschliffener
Schneckentrieb mit Übersetzung: 100 : 1 / vorgespannt mit
Tellerfedern
- Befestigungsbohrungen: Durchmesser 7 mm mit
Abstand 150 mm / 4 vertikal, 4 horizontal
- Drehzahlen am Futterflansch: von 0,1U/min
bis ca. 3,2 U/min.
- Schrittauflösung am Abtrieb : 160.000
Schritte je Umdrehung bei 1/8 Schrittbetrieb Einstellgenauigkeit + /- 1
Schritt entspricht +/-0,135 Winkelminuten
- Schrittmotor: Nanotec® SH5618L1608
